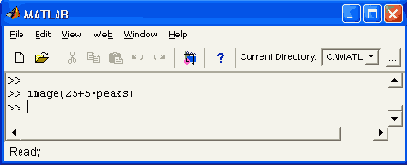

Представление матрицы peaks в виде растрового рисунка

Рис. 7.10. Представление матрицы peaks в виде растрового рисунка

Для достаточно представительного отображения матрицы peaks в данном случае пришлось ввести нормирующие множитель 5 и слагаемое 25. Другая команда — Imagesc(A) — этого уже не требует. Результат исполнения приведенной ниже команды показан на рис. 7.11:

» imagesc(peaks)

На уровне ядра графических операций поддерживаются довольно очевидные функции преобразования цветовых моделей:

•

  RGB=hsv2rgb(HSV) — преобразует матрицу изображения HSV в матрицу изображения RGB;

• HSV=rgb2hsv(RGB) — преобразует матрицу изображения RGB в матрицу изображения HSV.

Работа этих функций наглядна лишь при цветной графике. Поскольку иллюстрации в книге черно-белые, мы ограничимся лишь упоминанием о данных функциях преобразования.
