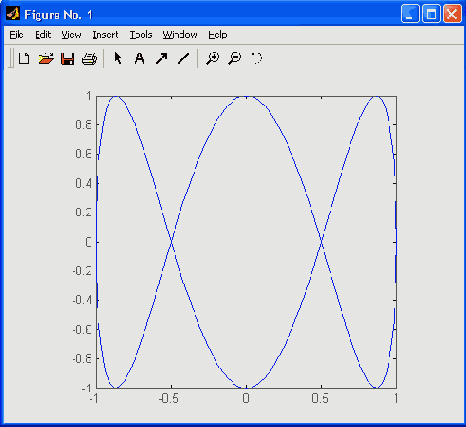

График функции, представляющей вектор Y с комплексными элементами



Рис. 6.2. График функции, представляющей вектор Y с комплексными элементами


  • plot(X.Y.S) — аналогична команде plot(X.Y), но тип линии графика можно задавать с помощью строковой константы S.

Значениями константы S могут быть следующие символы.



Цвет линии

Y

Желтый

М

Фиолетовый

С

Голубой

R

Красный

G

Зеленый

В

Синий

W

Белый

К

Черный

Тип точки


.

Точка

0

Окружность

X

Крест

+

Плюс

*

Звездочка

S

Квадрат

D

Ромб

V

Треугольник (вниз)

А

Треугольник (вверх)

<

Треугольник (влево)

>

Треугольник (вправо)

Р

Пятиугольник

H

Шестиугольник

Тип линии

-

Сплошная


;

Двойной пунктир

-.

Штрих-пунктир

--

Штриховая

Таким образом, с помощью строковой константы S можно изменять цвет линии, представлять узловые точки различными отметками (точка, окружность, крест, треугольник с разной ориентацией вершины и т. д.) и менять тип линии графика.

  •  рlot (X1. Y1, S1, Х2, Y2. S2. ХЗ. Y3, S3,...) — эта команда строит на одном графике ряд линий, представленных данными вида (X..Y..S.), где X. и Y. — векторы или матрицы, a S. — строки. С помощью такой конструкции возможно построение, например, графика функции линией, цвет которой отличается от цвета узловых точек. Так, если надо построить график функции линией синего цвета с красными точками, то вначале надо задать построение графика с точками красного цвета (без линии), а затем графика только линии синего цвета (без точек).

При отсутствии указания на цвет линий и точек он выбирается автоматически из таблицы цветов (белый исключается). Если линий больше шести, то выбор цветов повторяется. Для монохромных систем линии выделяются стилем.

Рассмотрим пример построения графиков трех функций с различным стилем представления каждой из них:

» x=-2*pi:0.1*pi:2*pi;

» yl=sin(x);

» y2=sin(x).^2;

» y3=sin(x).^3:

» plot(x.yl.'-m',x,y2.'-.+r'.х.у3,'--ok')

Графики функций для этого примера показаны на рис. 6.3.
