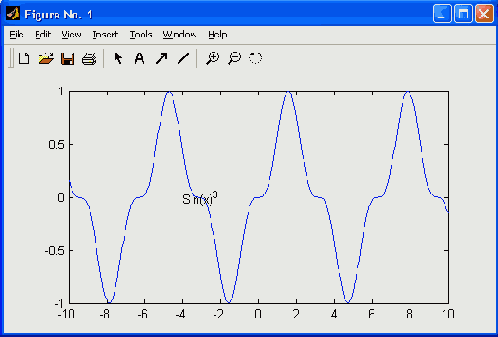

Пример ввода надписи в поле графика функции

Математически правильной записью была бы sin 3 x.

Попробуйте ввести самостоятельно:

» х=-10:0.1:10;

» plot(x,sin(x).^3)

» text(-4.0.7,'Graphic (sin(х)^3)')

Функция h=text(...) возвращает вектор-столбец h дескрипторов объектов класса text, дочерних для объектов класса axes. Следующий пример вычисляет дескриптор h

» h=text(.25. .5. '\ite^{i\omega\tau} = cos(\omega\tau) + ... i sin(\omega\tau)')

3.0022 и выводит в пустом графике математическую формулу в формате ТеХ вида:

e jwt = cos(wt) + sin(wt)

Пары координат X,Y (или тройки X,Y,Z для трехмерных графиков) могут сопровождаться парами «имя параметра/значение параметра» для задания дополнительных свойств текста. Пары координат X,Y (или тройки X,Y,Z для трехмерных графиков) могут быть полностью опущены, при этом все свойства, в том числе и позиция текста, задаются с помощью пар «имя параметра/значение параметра», заданных по умолчанию.

Используйте функцию get(H), где Н — дескриптор графического объекта (в нашем случае графического объекта класса text), чтобы просмотреть список свойств объекта и их текущие значения. Используйте set(H), чтобы просмотреть список свойств графических объектов и их допустимых значений.
